Automobile OBD2 scanner de code OBD lecteur de voiture vérification moteur défaut outil de diagnostic

Avis important : Éléments d'autorisation, aucun support après-vente (incluant les paquets perdus ou les problèmes de qualité).

Caractéristiques du produit:

• Marque:Unbranded
• Numéro de pièce du fabricant:
• Temps d'expédition estimé: 2 jours

Description du produit:

Note : Seules les ventes aux États-Unis (à l'exclusion de Hawaii, Alaska, Porto Rico, Guam, Îles Vierges américaines, Samoa, Îles Mariannes du Nord, Palaos, États fédérés de Micronésie, Îles Marshall, AA, AE, AP, Îles mineures périphériques des États-Unis, Îles du Pacifique diverses des États-Unis, Îles Mariannes du Nord).

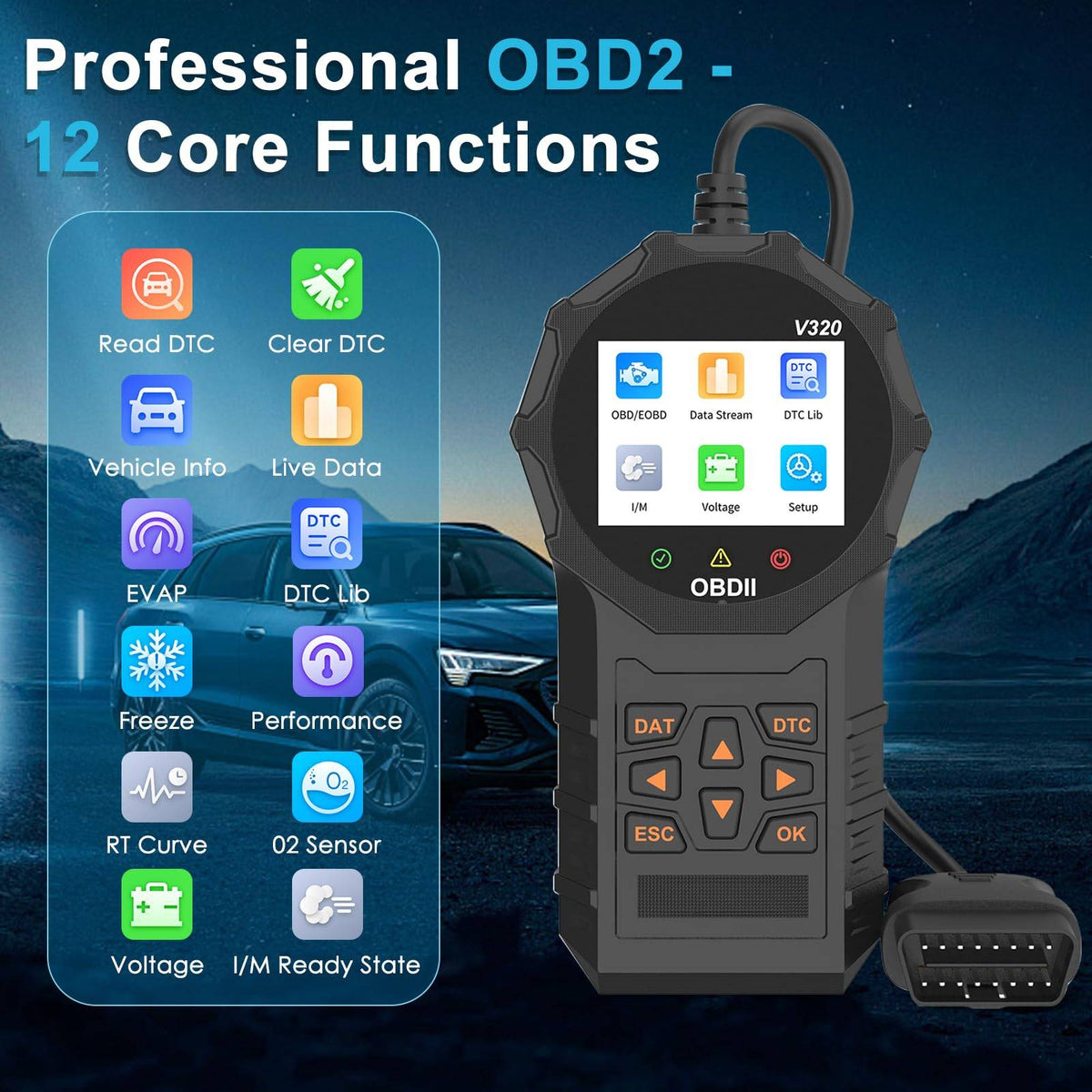

Exposé succinct:

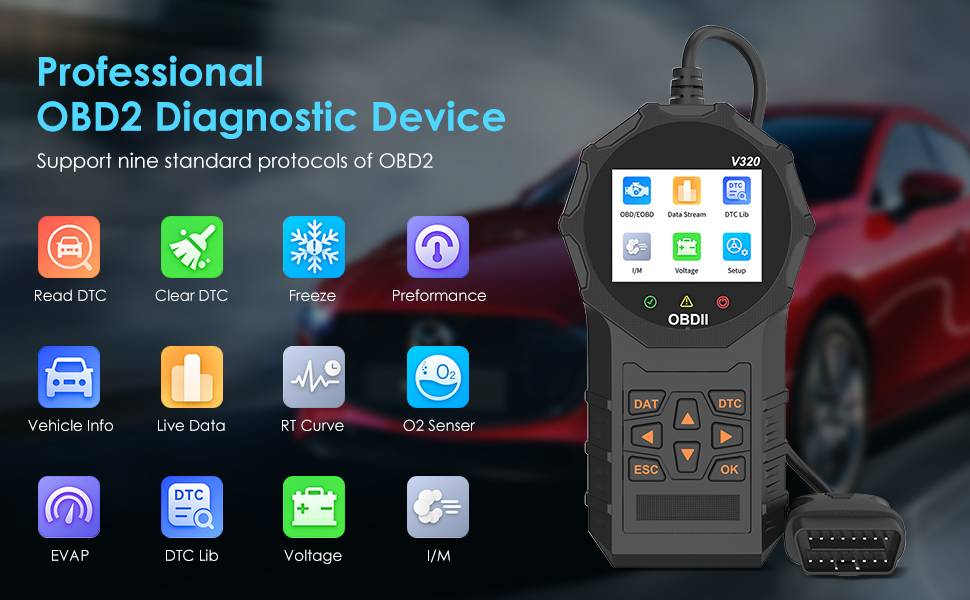

OBD II/EOBD Standard Protocol Support: Le dispositif de diagnostic V320 supporte neuf protocoles standard de OBD II/EOBD, permettant la compatibilité avec une variété de modèles de voiture pour le diagnostic de défaillance et la lecture des données.

Essai de tension de la batterie de voiture: Il peut détecter et afficher la tension actuelle de la batterie de la voiture, aidant les utilisateurs à comprendre l'état de la batterie.

Lecture et compensation du code de défaillance : Il peut lire les codes de défaillance du véhicule et fournir une fonction de compensation pour aider les utilisateurs à identifier et résoudre les problèmes du véhicule.

Lecture du flux de données : Lecture et affichage en temps réel des paramètres de fonctionnement du moteur automobile, tels que le régime moteur, la température, la consommation de carburant, etc.

Informations sur le cadre de gel : Lorsqu'un défaut est détecté, il peut enregistrer les informations sur l'état du véhicule au moment de la défaillance pour une analyse ultérieure.

Contrôle de l'état du MIL: Vérifiez l'état du voyant de défaut de fonctionnement (MIL) pour comprendre s'il y a une défaillance du véhicule.

Essai de performance: Tester les performances d'accélération, de freinage, etc., pour évaluer les performances du véhicule.

Informations sur le véhicule Lecture: Lisez les informations de base sur le véhicule, telles que le numéro VIN, le modèle de moteur, etc.

Essai du capteur d'oxygène: Tester l'état de fonctionnement du capteur d'oxygène pour évaluer les performances du système antipollution.

Essai du système d'évaporation du carburant (mode 8): Vérifiez si le système de contrôle de l'évaporation du carburant fonctionne correctement.

Demande d'information sur les codes de défaillance : Fournir une demande d'information détaillée sur les codes de défaillance pour aider les utilisateurs à comprendre la signification des défauts.

Fonction de lecture du flux de données : Permet aux utilisateurs de visualiser et de supprimer les codes d'erreur, les flux de données et de bloquer les informations du cadre.

Support multi-langues: Supporte huit langues, dont l'anglais, l'allemand, l'italien, le néerlandais, le français, l'espagnol, le chinois et le russe, pour répondre aux besoins des différents utilisateurs.


Protocoles appuyés
Le dispositif de diagnostic V320 prend en charge les neuf protocoles de communication automobile suivants pour assurer la compatibilité avec les systèmes OBD de différents modèles de voiture:

SAE J1850 PWM: Protocole de communication utilisant des signaux de modulation de largeur d'impulsion avec une vitesse de transmission de 41.6Kbaud.

SAE J1850 VPW: Protocole de communication utilisant des signaux de modulation de largeur d'impulsion de tension avec une vitesse de transmission de 10,4Kbaud.

ISO9141-2 : Protocole utilisant un taux de baud 5 pour l'initialisation, suivi d'une communication à un taux de 10,4Kbaud.

ISO14230-4 KWP: Protocole utilisant un taux de baud 5 pour l'initialisation, suivi d'une communication à un taux de 10,4Kbaud.

ISO14230-4 KWP (init rapide): Même chose que ci-dessus, mais avec initialisation rapide.

ISO15765-4 CAN (11bit ID, 500 Kbaud): Un protocole de communication de bus CAN qui utilise un identifiant 11 bits et un taux de 500Kbaud.

ISO15765-4 CAN (ID de 29 bits, 500 Kbaud): Même que ci-dessus, mais avec un identifiant de 29 bits.

ISO15765-4 CAN (11bit ID, 250 Kbaud): Un protocole de communication de bus CAN qui utilise un identifiant 11 bits et un taux de 250Kbaud.

ISO15765-4 CAN (ID de 29 bits, 250 Kbaud): Même que ci-dessus, mais avec un identifiant de 29 bits.



Étapes diagnostiques de la voiture

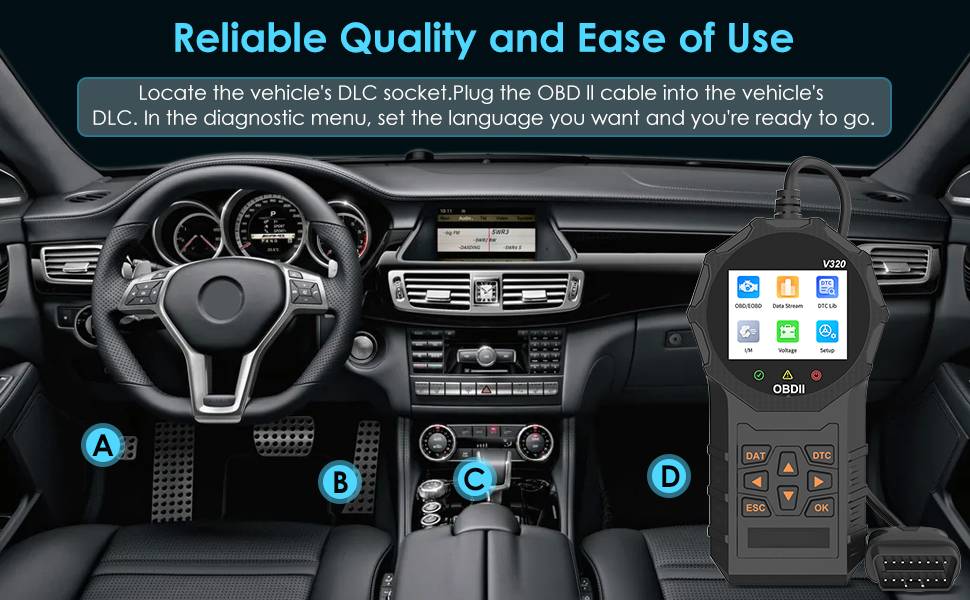

Localiser le port OBD: Premièrement, trouver le port OBD de la voiture. L'emplacement du port OBD varie selon le modèle, mais se trouve généralement dans le côté inférieur gauche du tableau de bord, au-dessus de la pédale d'accélérateur. Si vous n'êtes pas sûr de l'emplacement du port, consultez le manuel du véhicule ou recherchez l'emplacement en utilisant le modèle de véhicule.

Connectez le dispositif de diagnostic: Connectez le dispositif de diagnostic V320 au port OBD de la voiture en utilisant le câble de connexion fourni.

Démarrer la voiture : Après avoir connecté l'appareil, démarrez la voiture pour permettre au système de communiquer.

Accédez au menu Diagnostic : Une fois connecté au véhicule, allez à la page principale de l'appareil de diagnostic V320 et sélectionnez le menu "OBD/EOBD", puis appuyez sur le bouton OK pour entrer dans la page de la fonction de test.

Sélectionnez Fonctions de test : Utilisez les touches directionnelles pour naviguer et sélectionner la fonction de test souhaitée. Les fonctions de test comprennent les tests de performance, le flux de données, la requête de code défaut, l'état de préparation I/M, la détection de tension, etc.

Exécuter le test : Après avoir sélectionné la fonction de test appropriée, appuyez sur le bouton OK pour exécuter le test. Le dispositif de diagnostic lira les informations pertinentes du véhicule et affichera les résultats.


Étapes de réglage des paramètres
Paramètres du produit d'accès: Dans le menu principal de l'appareil de diagnostic V320, trouvez et sélectionnez l'option « Paramètres du produit ».

Paramètres linguistiques & #160;: Dans le menu Paramètres, sélectionnez l'option Langue, puis utilisez les touches directionnelles pour choisir la langue souhaitée et confirmer avec le bouton OK.

Paramètres de l'unité : Si vous souhaitez modifier les unités d'affichage (comme les milles à l'heure ou les kilomètres à l'heure), sélectionnez l'option unité dans le menu de paramètres et choisissez le système d'unité désiré.

Autres paramètres : Réglez d'autres paramètres au besoin, comme la luminosité du rétroéclairage, le contraste, les paramètres sonores, etc.

Enregistrer les paramètres & #160;: Après avoir effectué tous les ajustements souhaités, sélectionnez l'option de sauvegarde pour conserver les modifications.

Paramètres de sortie : Une fois les paramètres terminés, sélectionnez l'option de sortie pour revenir au menu principal ou continuer avec d'autres opérations.



Introduction de l'interface du menu
Page principale : Après la connexion au véhicule, l'appareil de diagnostic affiche la page principale, offrant plusieurs options pour l'utilisateur à sélectionner.

Menu OBD/EOBD: Sur la page principale, sélectionnez le menu "OBD/EOBD" et appuyez sur le bouton OK pour entrer dans la page de la fonction de test. Ce menu est le point d'entrée central pour le diagnostic de voiture.

Menu diagnostique : Comprend les sous-menus et fonctions suivants :

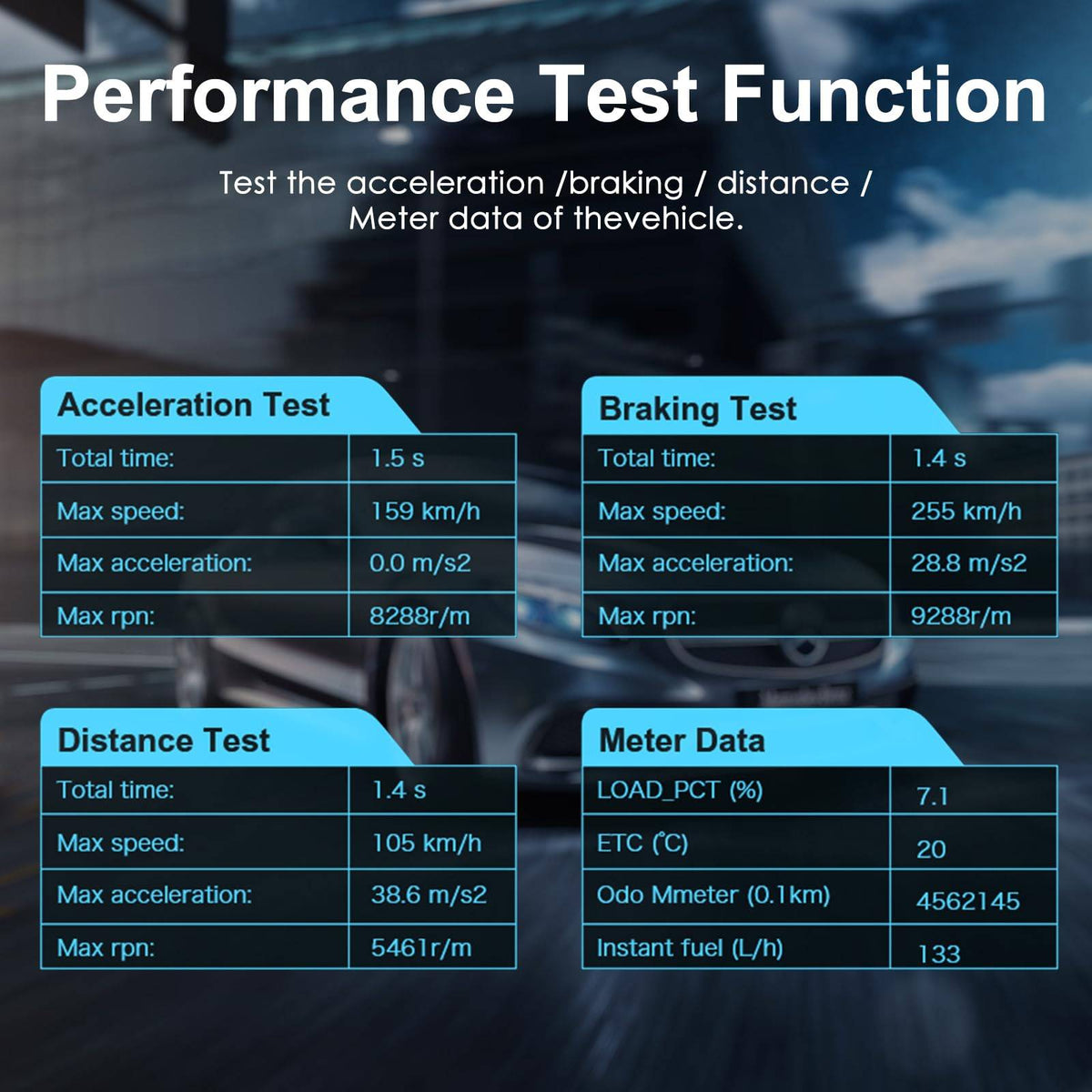

Essai de performance: Tester les performances d'accélération, de freinage, de distance et de jauge.
Flux de données : Après avoir entré la page du flux de données, l'appareil de diagnostic lit et affiche les informations actuelles du flux de données en temps réel du moteur de la voiture.

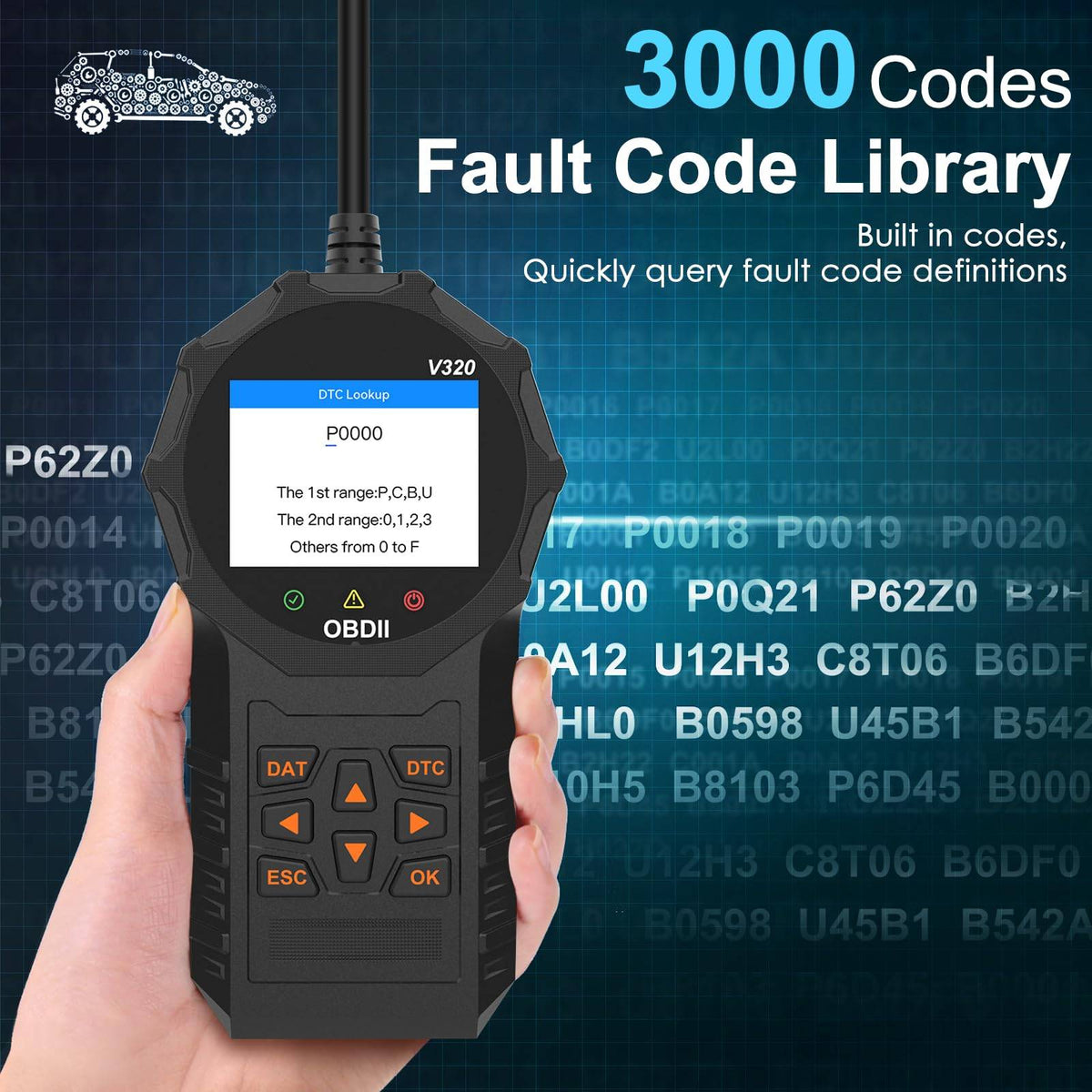

Enquête sur le code de défaillance : Permet aux utilisateurs de se renseigner sur les codes de défaillance du véhicule et fournit des renseignements détaillés sur les définitions de défaillance.
I/M État de préparation : Vérifier si les moniteurs de la voiture fonctionnent normalement, avec OK indiquant que l'essai de surveillance est terminé, INC indiquant que le véhicule n'a pas terminé la surveillance et S/O indiquant que le véhicule n'appuie pas cette surveillance.
Détection de tension : lit et affiche les données actuelles de tension de la batterie du véhicule.
Paramètres du produit: Permet aux utilisateurs d'ajuster différents paramètres du produit, tels que les paramètres de langue et d'unité.

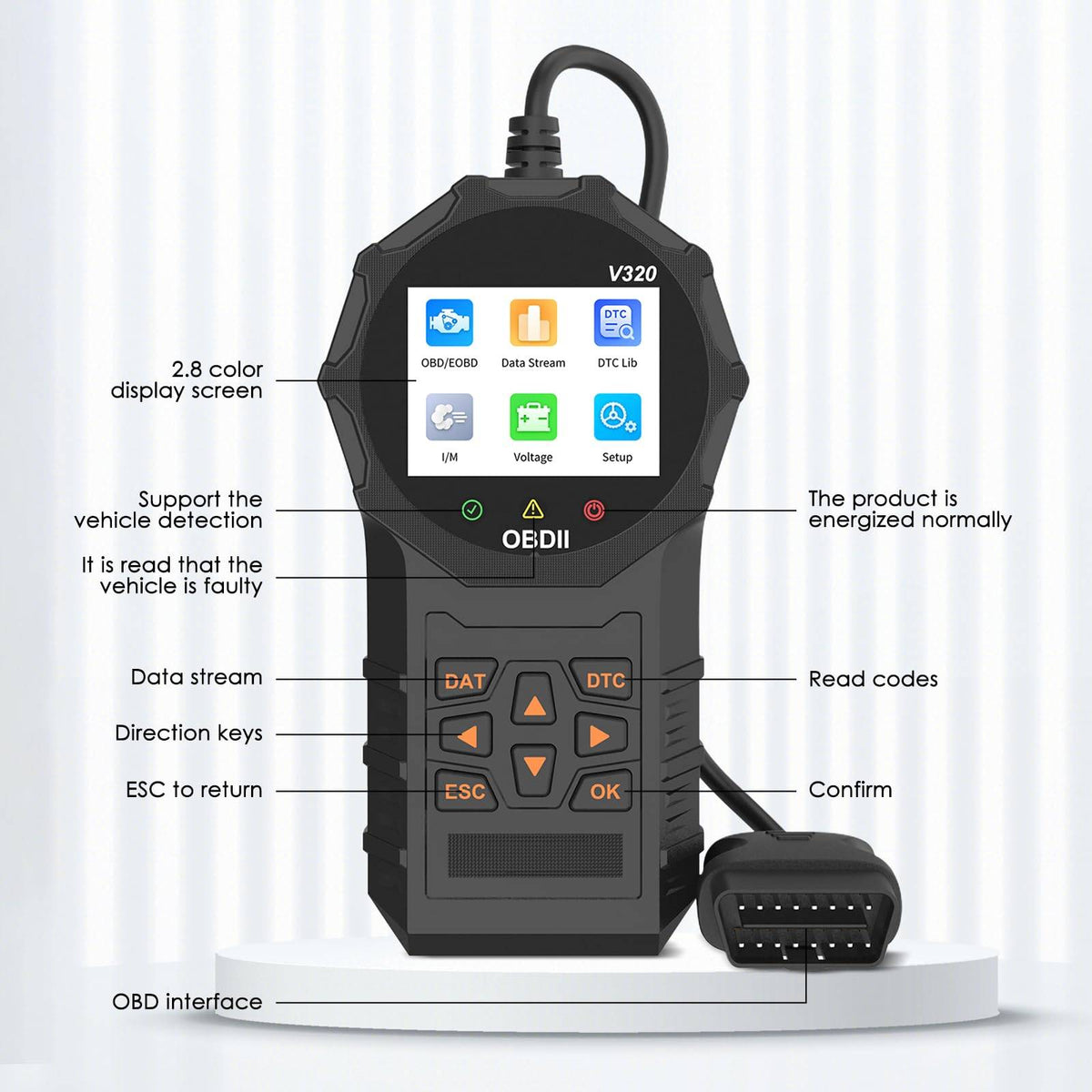

Clés de navigation : Utilisées pour naviguer et sélectionner entre les options de menu.

Clé de sortie ou de retour : Utilisé pour quitter le menu actuel ou revenir au niveau du menu précédent.

Éclairage de l'indicateur d'état :

Lumière verte: Indique le support pour le diagnostic du véhicule.
Lumière jaune : Indique qu'un défaut a été détecté dans le véhicule.
Lumière rouge : Indique que l'appareil est allumé normalement.
Lire la clé de code: Utilisé pour exécuter le fonctionnement des codes de défaut de lecture.

Confirmer la clé : Utilisé pour confirmer l'option sélectionnée ou exécuter la fonction choisie.

Paramètres du produit : Dans le menu Paramètres, les utilisateurs peuvent effectuer les actions suivantes :

Sélectionnez la langue : Définissez la langue d'affichage de l'appareil de diagnostic.
Set Units: Ajustez les unités d'affichage, comme la conversion de miles par heure en kilomètres par heure.
Régler d'autres paramètres : comme la luminosité du rétroéclairage, le contraste, les réglages sonores, etc.
Précautions: Rappelle aux utilisateurs que le produit n'est pas compatible avec les nouveaux véhicules énergétiques, les véhicules hybrides et les modèles qui ne sont pas conformes au protocole OBD2.

Responsabilité en matière de garantie : Explique les situations non couvertes par la politique de garantie du produit, comme l'utilisation anormale du produit, le stockage inapproprié, les modifications non autorisées, l'abus, la négligence, les abus, les accidents, les changements, l'installation inappropriée, etc.



Spécifications:

Objectif spécial du produit: diagnostic de défaillance
Matière du produit: ABS
Couleur de l'apparence: noir
Taille du produit: 195x100x30mm
Langues prises en charge: anglais, allemand, français, espagnol, italien, russe, néerlandais, chinois
Modèles pris en charge: Supporter tous les modèles avec le protocole OBDII

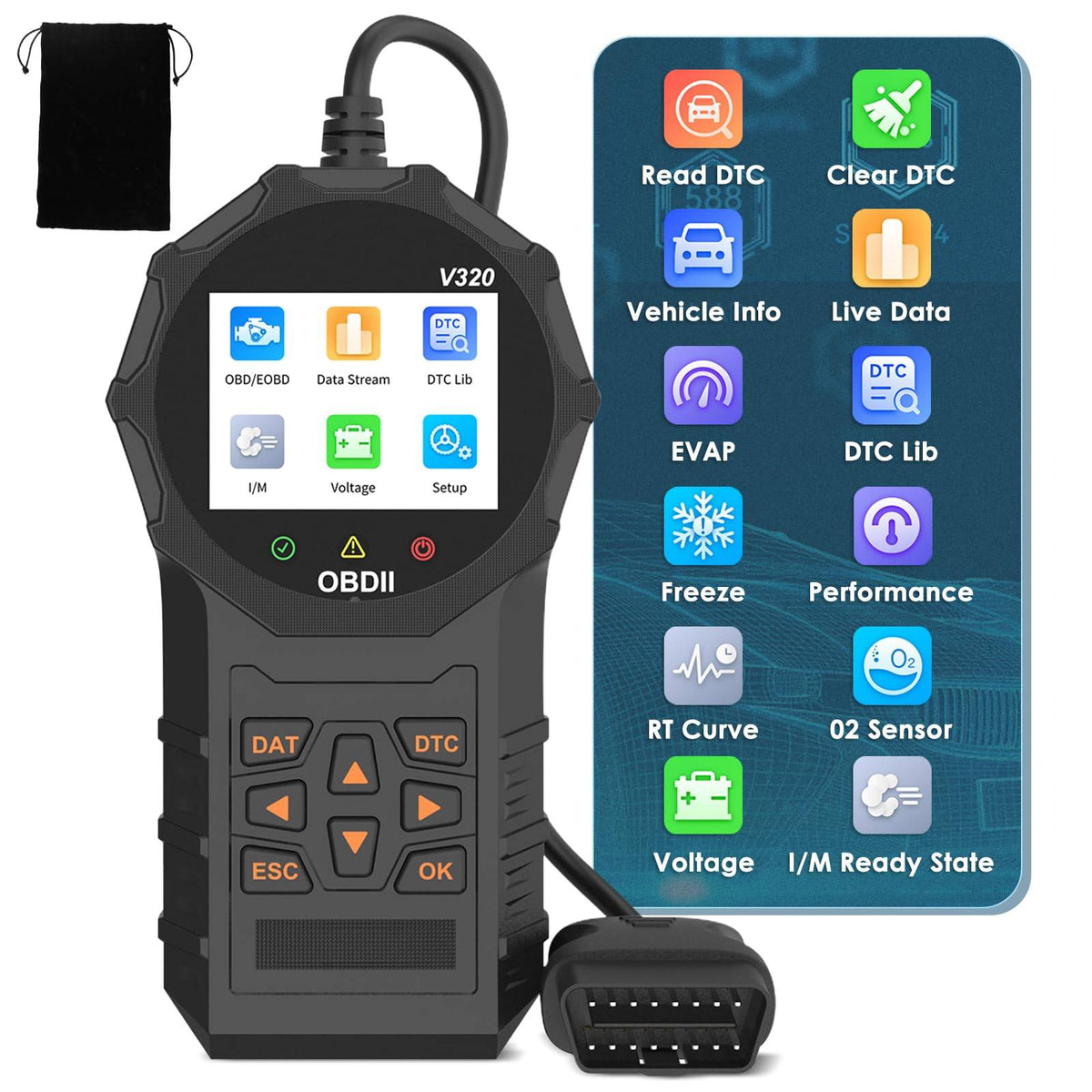

Ensemble complet de configuration:

Un sac
Un seul corps de produit
Un manuel anglais

Remarque:
1. En raison de la différence de lumière et d'écran, la couleur de l'article peut être légèrement différente des images.
2. Veuillez laisser des différences de 1-2 cm en raison de la mesure manuelle.
